Les vérins hydrauliques Hänchen se distinguent par :
  • Très longue durée de vie
  • Grande précision de réglage
  • Construction peu encombrante
  • Rendement élevé
  • Usure minime
  • Très longs intervalles de maintenance

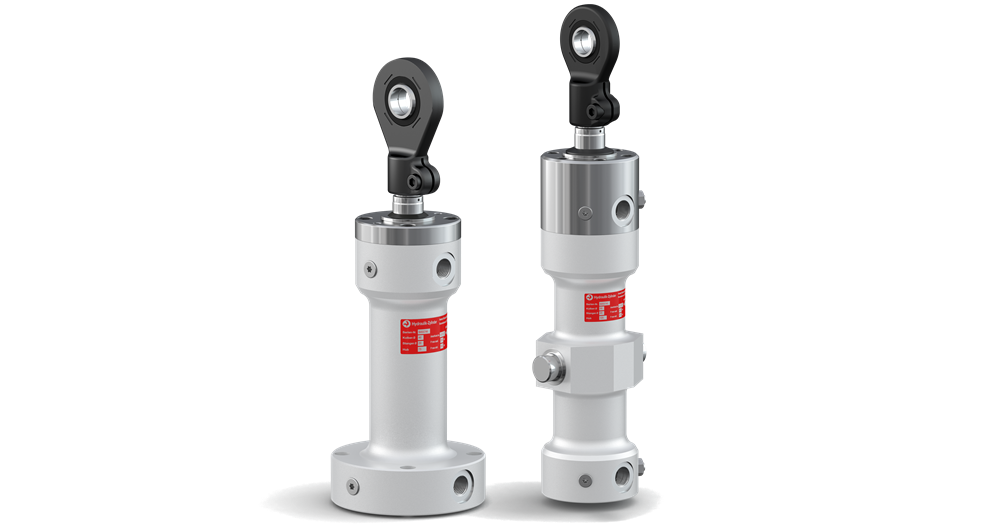

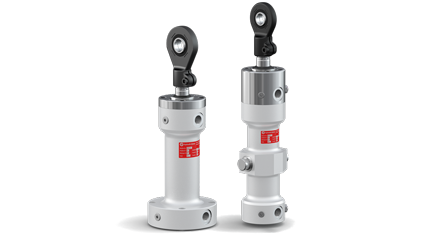

Vérins standard
Les vérins hydrauliques offrent beaucoup d’avantages

L’avantage essentiel des vérins hydrauliques tient en leur pleine force et leur pleine vitesse, présentes à tout instant et simultanément en vue de la meilleure performance – sans diminution de leur durée de vie. Les vérins standard des séries Hänchen 120 et 300 se distinguent par ailleurs par leur construction compacte.
Vérins hydrauliques  standard - Les vérins hydrauliques offrent beaucoup d’avantages
davantage sur les verins hydrauliques standard

Vérins hydrauliques normés selon DIN et ISO
Dimensions d’implantation selon DIN ISO 6020/6022

Pour garantir l’interchangeabilité entre les fabricants, il est possible d’utiliser des vérins normés de plages de pression de 160 bars. Les vérins normés Hänchen satisfont aux dimensions d’implantation normées exigées – mais leur avantage est aussi qu’ils offrent la qualité Hänchen.

Les vérins normés Hänchen satisfont aux dimensions d’implantation normées exigées
davantage sur les vérins normés

Servo vérins
Vérins hydrauliques avec vannes et capteurs

À l’aide de capteurs comme les capteurs de force ou les capteurs de position, il est possible d’utiliser un vérin dans une plage de travail très large. Le choix de la stratégie de régulation appropriée permet d’obtenir des entraînements hydrauliques précis et hautement dynamiques avec une très grande densité d’énergie.
Servo vérins: les vérins hydrauliques avec vannes et capteurs - Servo vérins
davantage sur les servo vérins

Vérins d'essai
Vérins hydrauliques pour le domaine des tests et des essais

Vitesses, fréquences, accélérations élevées: Les vérins d'essai de la série 320 avec capteur de position intégré sont toujours à la hauteur de la situation. Ces vérins hydrauliques sont utilisés là où il est question d’applications hautement dynamiques, dans les machines de contrôle ou les applications industrielles.

Les vérins hydrauliques pour le domaine des tests et des essais
davantage sur les vérins d'essai

Vérins hydrauliques spéciaux
Vérins hydrauliques spéciaux adaptés individuellement pour vous

La construction et la fabrication de solutions individuelles adaptées au client est l’un des avantages Hänchen. Grâce à notre expérience de plusieurs décennies, à notre large gamme de vérins hydrauliques standard et aux nombreux projets réalisés, nos vérins spéciaux ne présentent quasiment pas le risque des prototypes.
no-img
davantage sur les vérins spéciaux

Les vérins hydrauliques haut de gamme
Qualité sans compromis

La passion pour les vérins hydrauliques haut de gamme de longue durée de vie demande comme base le soin du détail. Lors de la production de nos vérins, nous misons par conséquent sans compromis sur la qualité et vous fournissons de bonnes raisons pour choisir Hänchen :

80 % fabriqué par nous-mêmes.

100 % fabriqué en Allemagne.

100 % qualité.

Made in Germany | Hänchen

Usinage
Frottement minimal. Usure minimale. Longue durée de vie.

La haute qualité de la surface et la précision géométrique des composants de chaque vérin sont la garantie d’une durée de vie sans panne supérieure à la moyenne.

Surfaces rodées

Pour la meilleure qualité de lubrification et de roulement, ainsi que pour minimiser l’usure du vérin et du joint, les surfaces de roulement des vérins sont rectifiées par passes croisées.

Pour la meilleure qualité de lubrification et de roulement, ainsi que pour minimiser l’usure du vérin et du joint, les surfaces de roulement des vérins sont rectifiées par passes croisées
Technologie d'étanchéité moderne

Le perfectionnement constant de nos systèmes de joints, où interviennent tant des joints présents déjà sur le marché que des joints développés dans nos propres laboratoires, optimisent nos vérins par rapport à l’usure, au frottement et au débit de fuite.

Technique d'étanchéité actuelle
H7/f7 – Ajustement du jeu

Le jeu de guide ne doit être ni trop petit ni trop grand. C’est pourquoi Hänchen attache une grande importance à ce que la précision soit optimale. Le résultat est une sollicitation réduite du guide et ainsi une moindre usure des composants.

Hänchen attache une grande importance à ce que la précision soit optimale. Le résultat est une sollicitation réduite du guide et ainsi une moindre usure des pièces.

Construction
Trois composants. Une unité. Simplicité de montage.

Moins les vérins ont de composants, moins ils sont susceptibles de tomber en panne, ce qui rend plus simples et plus sûrs la maintenance et le montage. Les trois éléments principaux d’un vérin Hänchen :

Tige de piston

Le piston et la tige de piston Hänchen sont reliés de façon inséparable. Le piston est revêtu de métal non ferreux et opère ainsi en guide métallique de précision. Pour un montage sans endommager les joints, les extrémités de tige ont des bords arrondis.

Le piston et la tige Hänchen sont reliés de façon inséparable. Le piston est revêtu de métal non ferreux et opère ainsi en guide métallique de précision.
Fût du vérin

Relié de façon indétachable à la fixation du vérin par la construction ronde et soudée. Les orifices taraudes percés permettent un montage non encombrant ; nombreuses possibilités d’adaptation pour les applications les plus diverses.

De construction ronde et soudée, le fût est relié de façon indétachable à la fixation du vérin. Les orifices taraudés percés permettent un montage non encombrant ; nombreuses possibilités d’adaptation pour les applications les plus diverses.
Fond

Un type de fond sans stick-slip, parfaitement adapté aux exigences, est d’une importance capitale pour la durée de vie du vérin complet. Particularité à signaler : le guide synthétique est intégré de façon fixe, assure une meilleure répartition de la charge et minimise le danger de cassures dues aux particules de saleté.

Le guide synthétique est intégré de façon fixe, assure une meilleure répartition de la charge et minimise le danger de cassures dues aux particules de saleté.

Équipement dans le fond
Possibilités illimitées.

Pour une combinaison optimale, nous choisissons pour vous le type de fond avec le système de joints et de guidage idéal*, une qualité de tige adaptée et des joints en bon matériau.

  • Températures élevées en aciérie,
  • fortes sollicitations à l’extérieur,
  • normes d’hygiène pour fabricants de produits alimentaires,
  • essais en environnement de brouillard salin, chambres climatiques ou laboratoire :

Nous équipons votre vérin en conséquence. Dites-nous ce dont vous avez besoin ! Car seulement celui qui pose des conditions recoit le verin parfait.

* La recommandation du type de fond est également fonction de la série et de l’équipement du piston.







Le type de fond
Combinaisons parfaites.

Pour une combinaison optimale, nous choisissons pour vous le type de fond avec le système de joints et de guidage idéal*, une qualité de tige adaptée et des joints en bon matériau.
Nous équipons votre vérin en conséquence. Dites-nous ce dont vous avez besoin ! Car seulement celui qui pose des conditions recoit le verin parfait.

Force de frottement à un niveau minime

Précis, souple ou résistant : l’avantage des vérins Hänchen est leur très grande flexibilité d’adaptation.

Suivant ce dont vous avez besoin, nous proposons le bon type de fond avec une force de frottement optimale pour vos applications statiques ou dynamiques.



Frottement en fonction du système de joints et de guidage du fond

L’avantage des vérins Hänchen est leur très grande flexibilité d’adaptation. Nous vous fournissons des vérins fiables avec une force de frottement optimale pour votre cas d’application dynamique.

Valeurs mesurées sur le vérin double tige (alésage 46 mm sans joint, Ø tige 40 mm) en régime sinusoïdal selon VDMA 24577 à 50 °C/HLPD46.
Les courbes de force de frottement sont au-dessous du niveau standard.

Équipement sur le piston
Le système de joints au piston idéal

Outre le type de fond choisi, le bon type de piston est également fondamental pour le mouvement dynamique du vérin.

Lorsque pendant le fonctionnement, le vérin doit être maintenu longtemps sous charge en position, il est possible d’équiper le joint composite rectangulaire d’un joint élastomère statique pour la fonction de maintien de charge. Ceci empêche un possible abaissement de la tige de piston.



Types de piston pour technique d’essai
